Iluminação Pública

Iluminação pública se refere à iluminação de ruas, avenidas, travessas, praças e rodovias.

Comando em Grupo

As primeiras são de responsabilidade das Prefeituras, as últimas são de responsabilidade do Estado ou Federação, se a rodovia for Estadual ou Federal.

A iluminação pública pode ser acionada por dois métodos: comando individual ou comando em grupo.

Comando Individual

O comando de acionamento individual fica alocado na parte superior da luminária, composto basicamente por um relé fotoelétrico ou fotocélula, que na presença de luz interrompe a circulação de energia elétrica, mantendo a lâmpada apagada.

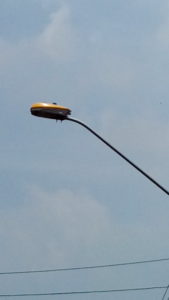

Comando individual

Na figura acima podemos observar um ponto azul na parte superior da luminária. Trata-se do rele fotoelétrico do comando individual.

Quando escurece, passa a conduzir energia elétrica, acionando o comando para acender a lâmpada da luminária.

A alimentação é feita pela rede secundária de distribuição de energia elétrica das concessionárias ou por Estações Transformadoras exclusivas para iluminação pública.

Poderá ser alimentada também por energia solar.

O tipo de alimentação dependerá da conveniência técnica da região.

A tensão de alimentação geralmente é 220 V.

As lâmpadas utilizadas podem ser vapor de sódio (75, 125 e 250 W), vapor de mercúrio (250 e 400 W) e mais recentemente luminárias de led 50 W.

Comando em Grupo

O circuíto de iluminação pública controlado através de comando em grupo comporta diversas luminárias, que acendem ou apagam simultaneamente.

É alimentada por uma Estação Transformadora exclusiva para iluminação pública e com circuíto independente, em 220 V.

Junto ao transformador da Estação Transformadora fica alocado um relé fotoelétrico e uma chave magnética para acionamento do circuíto elétrico.

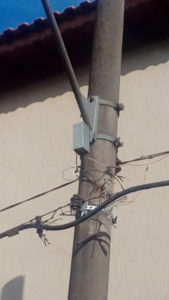

Reator

Na base do braço de cada luminária, junto ao poste, encontra-se um reator para acionamento da lâmpada da luminária, quando estas forem a vapor de sódio ou mercúrio; para luminárias de led não existe reator.



Os circuítos antigos de iluminação pública eram construídos com dois fios de cobre 6 AWG em paralelo, distanciados 20 cm um do outro.

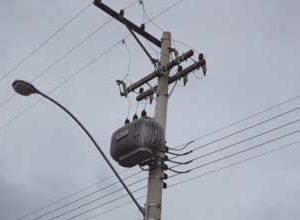

Os circuítos projetados e construídos após a década de 80 são de cabo de alumínio duplex 4 mm², conforme podemos observar na figura acima.

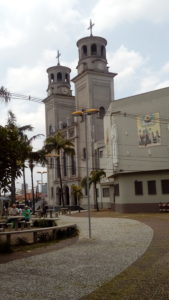

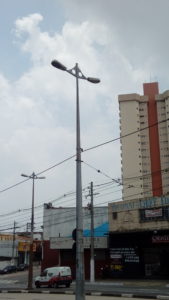

Iluminação Ornamental

Além das luminárias tipo poste, existem as luminárias ornamentais, que são utilizadas em canteiros centrais de avenidas, praças, rodovias e nas regiões onde a alimentação elétrica é subterrânea.

Construção e Manutenção

A responsabilidade pela construção e manutenção dos circuítos de iluminação pública são das prefeituras.

O  custo com implantação do sistema, desde o projeto até a execução física da obra, fornecimento de materiais como transformadores, unidades de iluminação pública, lâmpadas e todos os demais materiais utilizados na construção e manutenção do sistema de iluminação pública é das prefeituras.

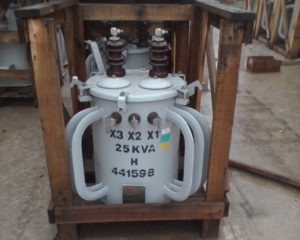

Transformador Sistema Delta

O custo com postes de concreto ou madeira é proporcional, tendo em vista que as concessionárias de energia elétrica, telefonia e TV a cabo também fazem uso destes. Denomina-se uso mútuo.

Iluminação Ornamental

Os postes para iluminação ornamental devem ser fornecidos pelas prefeituras.

Consumo

O consumo é calculado através da quantidade de lâmpadas que compõe um circuito multiplicado pela sua potência.

Devido a divergências no valor da fatura mensal de iluminação pública, estão sendo instalados pelas Concessionárias de Energia Elétrica medidores de watt hora nos circuítos de iluminação pública, a fim de obter-se o valor efetivamente consumido.

A responsabilidade pelo pagamento das faturas de energia elétrica relativas a iluminação pública são de responsabilidade das prefeituras, porém esse valor é repassado para os munícipes através de uma taxa cobrada na fatura de energia elétrica mensal sob nome de COSIP – Consumo de Iluminação Pública.
