Rede de Distribuição Primária

Para abordarmos o assunto de Rede de Distribuição Primária, precisamos inicialmente comentar sobre ETD – Estação Transformadora de Distribuição, também conhecida por Subestação.

A ETD tem por objetivo rebaixar a tensão de Transmissão ou Subtransmissão a níveis de tensão de Distribuição.

De acordo com o especificado em projeto elétrico de construção, conheceremos a tensão de saída da ETD.

A Tensão de Saída da ETD, bem como a Classe de Tensão são dadas abaixo:

Classe                 Saída         Fases

     5 kV                  3.8 kV            ABC

     15 kV                 13.8 kV           DEF

     25 kV                 24.5 kV            GHI

     35 kV               34.5 kV            JKL

Para efeito de projeto, a Classe de Tensão de 5 kV não é mais utilizada, pois requer cabos de alta bitola, pois quanto menor for a tensão maior será a corrente elétrica, e quem determina a bitola do cabo é a corrente elétrica.

Deveremos levar também em consideração o valor de tensão pelo comprimento do circuíto para fins de cálculo de queda de tensão.

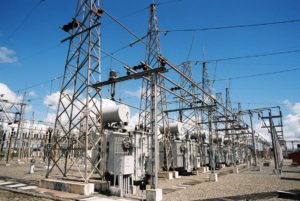

ETD – Estação Transformadora de Distribuição

Conforme a característica da região, a ETD poderá ser aérea ou subterrânea.

De acordo com a carga instalada e a prevista para os próximos anos, determina-se a Classe de Tensão da ETD.

Nomenclatura das ETD’s

Todas as ETD’s possuem nome e sigla.

Por exemplo:

ETD Santo André – SND

ETD Ribeirão Pires – RPI

ETD Ibirapuera – IBP

Nomenclatura dos circuítos primários

A nomenclatura dos circuítos primários são compostas da sigla da ETD seguida do número do circuíto, sabendo-se que a Classe de Tensão 5 kV é composta por dois números, as de 15, 25 e 35 kV  por  três  números,  sendo que a de 15 kV inicia-se com o número 1, a de 25 kV com o 2 e a de 35 kV com o 3.

Exemplos:

1 – ETD Santo André: a distribuição é 5 kV, o circuíto “0” será SND-00. o circuíto “1” será SND-01, o “2” será SND-02, e assim sucessivamente.

2 – ETD Ribeirão Pires: a distribuição é 15 kV, o circuíto “0” será RPI-100, o “1” será RPI-101, 0 “2” será RPI-102, e assim sucessivamente.

3 – Uma ETD cuja distribuição seja em 25 kV, o circuíto “0” será XXX-200, 0 “1” será XXX-201, o “2” será XXX-202, e assim sucessivamente.

4 –  Uma ETD cuja distribuição seja em 35 kV, o circuíto “0” será XXX-300, 0 “1” será XXX-301, o “2” será XXX-302, e assim sucessivamente.

Salientando que todos os circuítos de distribuição primária que terminam com “0” ou “1” são circuítos socorro e ficam somente em tensão (sem carga), e somente serão utilizados em situações de emergência.

Os demais atendem as zonas urbanas e rurais.

Na saída da ETD, em sua extensão e nos encontros com diferentes circuítos primários, temos as chaves faca para manobra de circuítos, que poderão assumir o estado NA – Normalmente Aberta ou NF – Normalmente Fechada, de acordo com a posição em que se encontra no circuíto.

Sempre que a chave faca estiver na função de “vis-a-vis” (encontro de dois circuítos primários diferentes), estará na posição NA.

Na saída da ETD e no tronco (circuíto principal) do primário, estará na posição NF.

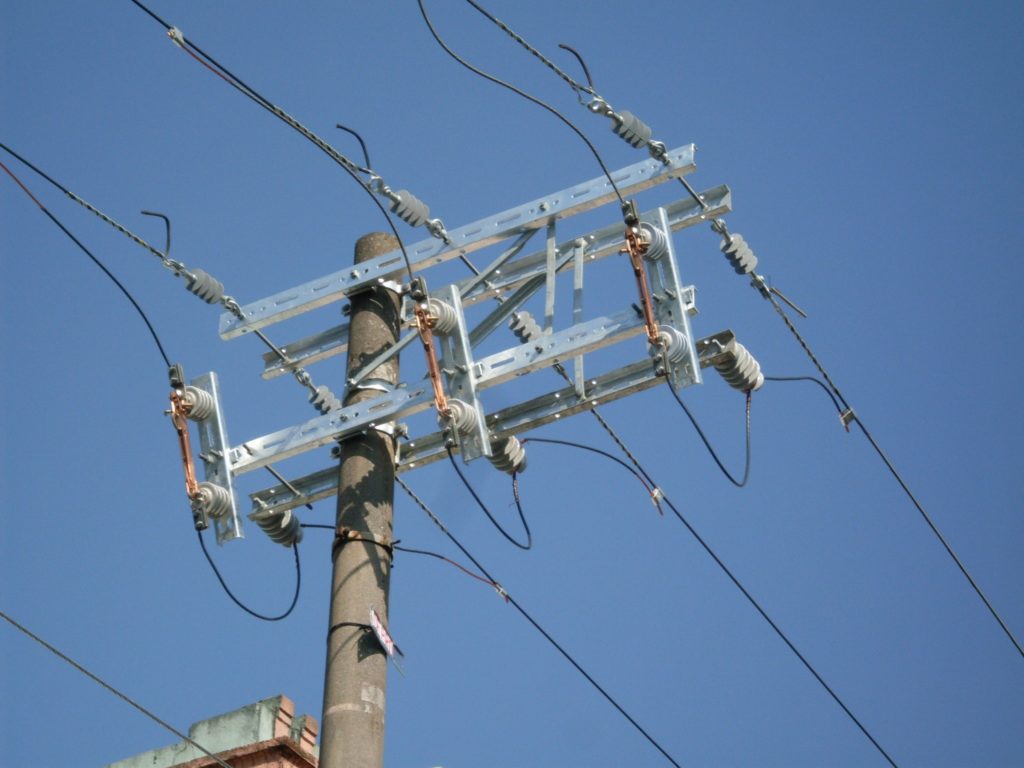

Chave Faca Normalmente Aberta – NA


Encontramos também no circuíto primário religadoras automáticas para proteção e manobra, reguladores de tensão, bancos de capacitores, e ramais (derivações), aonde estão alocadas as chaves fusíveis, também conhecidas por chave Matheus, para proteção e manobra dos circuítos.

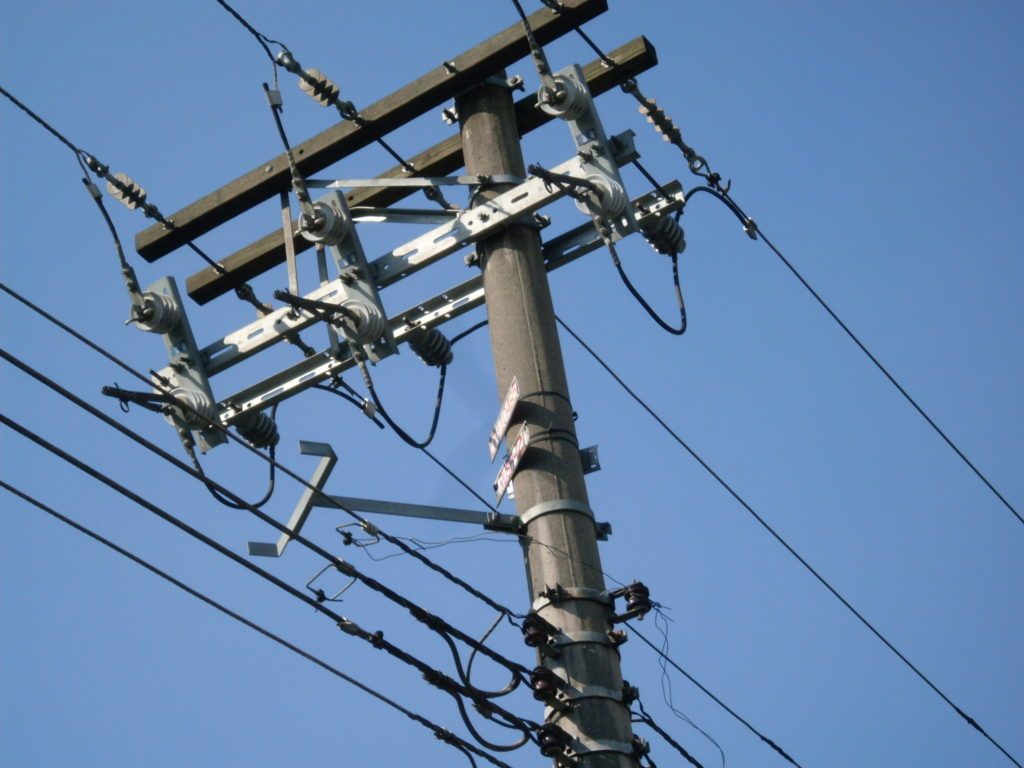

Conjunto Chave Fusível

Nas chaves faca, faca-fusível e chaves fusíveis encontraremos as plaquetas de identificação do circuíto primário a que pertence tal equipamento. Caso seja uma chave faca vis-a-vis  encontraremos de um lado do conjunto a identificação de um dos circuítos, e no lado oposto a identificação do outro.

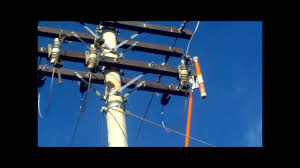

Identificações de rede

Identificando de cima para baixo, temos:

A, B e C – fases primárias

D – Condutor neutro

E – Chave fusível ou chave Matheus

F – Suporte para chave fusível

G – Transformador monofásico Sistema Delta

H – Rede secundária de distribuição

J – Ramal de ligação secundário

K – Rede de telefonia

Alimentados pelos circuítos de distribuição primária, temos ainda os clientes em média tensão – entrada primária, as  Estações Transformadoras de Iluminação Pública e as Estações Transformadoras que geram os circuítos de distribuição secundária para alimentar os clientes em BT – Baixa Tensão.
