Rede de Distribuição Subterrânea – RDS

Tomarei nesta série de artigos um estudo sobre Rede de Distribuição Subterrânea – RDS no que concerne a distribuição de energia elétrica, uma vez que temos RDS para telecomunicação, sistema de TV a cabo, entre outros.

Sempre deveremos nos lembrar que circunvizinhos à RDS encontraremos redes de água, esgoto, tubulações de gás e precisaremos ficar atentos para não provocar acidentes.

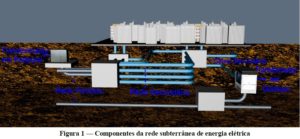

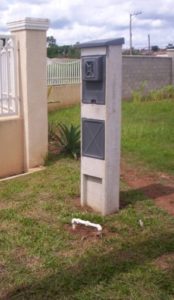

Na RDS encontramos rede de transmissão de energia elétrica, ETD Subterrânea, distribuição primária de energia elétrica, equipamentos de proteção e manobra, câmaras transformadoras, distribuição secundária de energia elétrica, derivações no circuíto secundário para ligação dos padrões instalados pelos clientes.

Um dos primeiros passos para trabalhar com RDS é cursar CMRDS – Curso de Manutenção de Rede de Distribuição Subterrânea e CMRTS – Curso de Manutenção de Rede de Transmissão Subterrânea.

Feito isso, cursar NR-10 – módulo I e SEP – Sistema Elétrico de Potência – que é o módulo II de NR-10.

RDS trata-se de ambiente confinado, logo torna-se obrigatório a certificação em NR-33.

Por ser um assunto vasto, tratarei deste assunto em módulos, na seguinte ordem:

1 – Transmissão e ETD subterrânea.

2 – Distribuição primária, proteção e manobra e câmaras transformadoras.

3 – Distribuição secundária.

Introdução

TERMINOLOGIA DE REDE SUBTERRÂNEA

• Rede de distribuição subterrânea: rede elétrica constituída de cabos e acessórios isolados instalados sob a superfície do solo, diretamente enterrados ou em dutos.

• Circuito primário subterrâneo: parte da rede subterrânea, constituído de cabos isolados, que alimentam os transformadores de distribuição da Concessionária e/ou de consumidores.

• Circuito secundário subterrâneo: parte da rede subterrânea, constituído de cabos isolados, que a partir dos transformadores de distribuição aérea ou em pedestal conduz energia aos pontos de consumo.

• Ramal de entrada primário subterrâneo: conjunto de condutores e seus acessórios compreendidos entre o ponto de derivação da rede primária aérea / subterrânea e um ou mais pontos de entrega.

• Ramal de entrada secundário subterrâneo: conjunto de condutores e seus acessórios compreendidos entre o ponto de derivação da rede secundária e o ponto de entrega.

• Limite de propriedade: demarcações que separam a propriedade do consumidor da via pública e dos terrenos adjacentes de propriedades de terceiros no alinhamento designado pelos poderes públicos.

• Ponto de entrega: é o ponto até o qual a Concessionária se responsabiliza pelo fornecimento de energia elétrica e pela execução dos serviços de operação e manutenção. O ponto de entrega deverá situar-se no limite da via interna com o limite da propriedade (lote).

• Transformador em pedestal: transformador selado, para utilização ao tempo, fixado sobre uma base de concreto, com compartimentos blindados para conexão de cabos de média tensão e de baixa tensão.

• Poço de inspeção/ mini poço de inspeção: construção subterrânea em alvenaria, designada para instalação de cabos de média tensão, cabos de baixa tensão, emendas em geral e acessórios para rede subterrânea;

Poço de inspeção.

• Caixa de Distribuição Primária (CDP): construção em alvenaria, designada para passagem de cabos primários;

• Base em Pedestal: base em concreto para fixação do transformador do tipo em Pedestal e Quadros em Pedestal (QDP);

• Quadro de Distribuição Pedestal (Q.D.P.): conjunto de dispositivos elétricos (chaves, barramentos, isoladores e outros), montados em caixa metálica ou fibra de vidro com poliuretano injetado, destinados a operação (manobra e proteção) de circuitos secundários (entradas de serviço).

• RA (Disjuntor): equipamento de proteção com controle integrado de circuitos trifásicos, de tensões nominais acima de 1 kV e até 36,2 kV em corrente alternada, aplicados como dispositivos de manobra e proteção dos alimentadores de circuitos de distribuição. Cada proteção de alimentador de circuito de distribuição deve ser constituída de proteção de sobrecorrente nas três fases e neutro, falha de disjuntor, religamento automático (esta função será Bloqueada para esta aplicação), seqüência negativa, subfreqüência e “cold load pick-up”.

Fonte: AES Eletropaulo Eletricidade de São Paulo SA









Agradeço a todos pela confiabilidade.
