Localizando uma Fuga Corrente
Category : Elétrica , Eletricidade
Um parceiro de trabalho se deparou com uma fuga de corrente em um torno CNC.
Foi acionado por um cliente pois a máquina estava “dando choque” na carcaça.
A princípio a suspeita era de Eletricidade Estática. Depois de algumas medições descartou-se essa hipótese e verificou se o problema não estava com o motor – talvez uma bobina danificada.
Todos os testes possíveis e imagináveis foram feitos, sem sucesso.

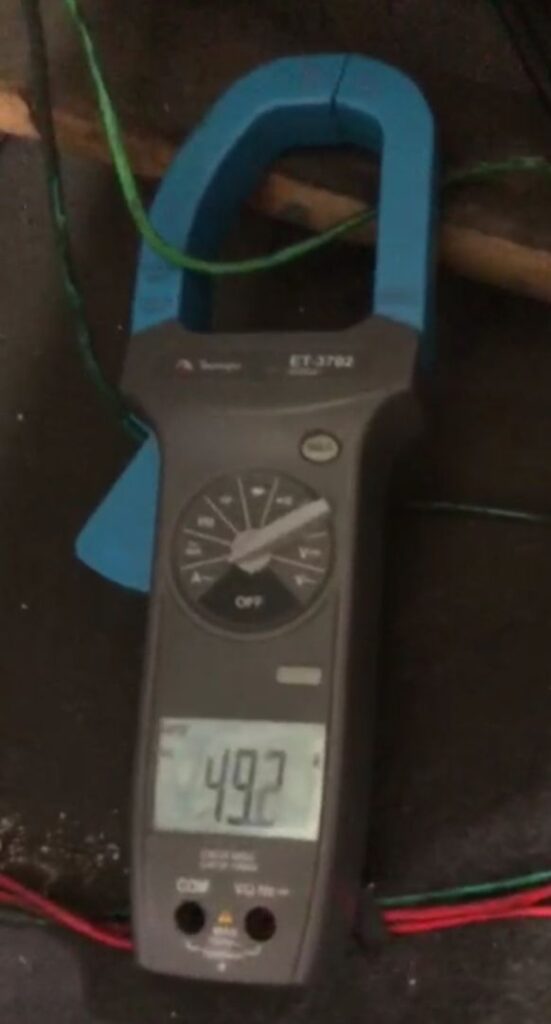

Após isso, ao medir a corrente do condutor de aterramento, verificou-se que estava em 49.2 A.
Isso mesmo! 49,2 A de fuga de corrente ! Você não leu errado.
Conversando, chegamos à conclusão que uma corrente de fuga desse porte jamais poderia ser Eletricidade Estática. Isso é corrente de fase! Deve haver uma fase encostando na carcaça da máquina ou o eletricista anterior, quando fincou a haste no chão, acertou algum condutor subterrâneo, hipótese improvável pois 100% da rede elétrica do imóvel é aérea, em isolador roldana e eletrocalha.
Encontrou-se um ponto de aterramento que centelhava devido à alta corrente de fuga.

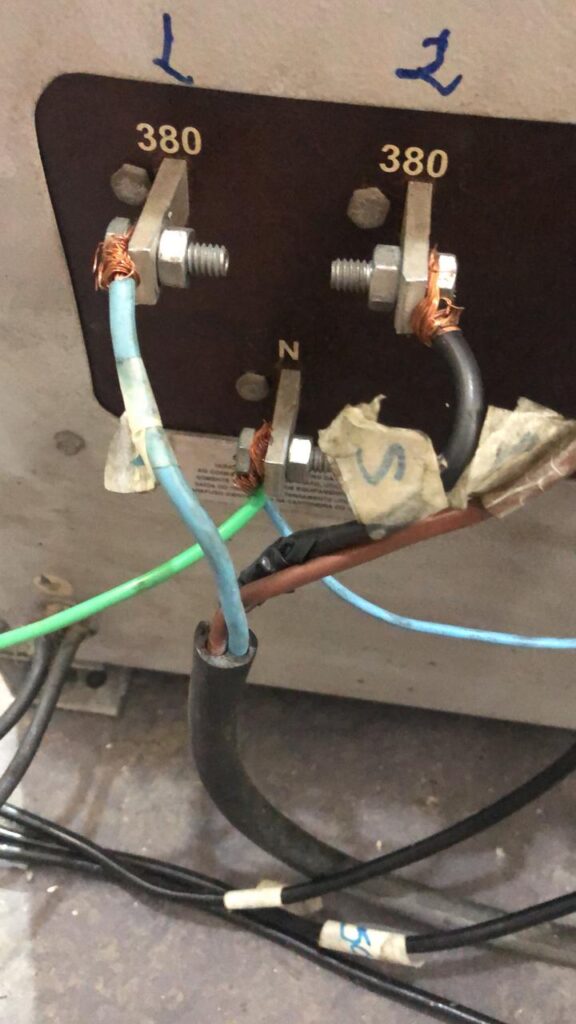

Decorrido algum tempo, encontramos um transformador 220/380V trifásico, onde alguém encontrou um ponto para derivar o neutro e o aterramento.
Achou! Quem mexeu anteriormente (a 2 ou 3 anos) na instalação, aterrou uma fase.
Haviam pelo menos cinco tornos CNC aterrados nesse circuito, construído com fio 2.5 mm². Ao ser percorrido pela corrente de 49.2 A começou a deteriorar, sendo que apenas o torno em evidência estava aterrado no circuito, os demais ficaram isolados. Devido a isso somente este torno dava choque na carcaça.
Após desenergizar o QDG, desligou-se a conexão de neutro e terra do terminal do transformador e a corrente de fuga sumiu.
Se considerarmos que a indústria trabalhe 8 horas por dia e 22 dias por mês, teremos uma economia estimada de 1905 kW/h por mês.
Fica o alerta de que nossa responsabilidade ao executar serviços em Eletricidade é muito grande. Um erro nosso em uma instalação elétrica pode custar a vida de uma pessoa.
Ação proposta ao cliente: refazer o circuito de aterramento com condutores elétricos apropriados bem como a malha de aterramento, fincando maior número de hastes e medição do valor ôhmico até chegar ao ideal.
